안드로이드 지뢰 찾기 만들기 ( Android Minesweeper 만들기 )

2021년 새해 연휴기간 만들어 본 지뢰 찾기 입니다.

1. 안드로이드 지뢰 찾기 소스 코드

github.com/chobocho/minesweeper

chobocho/minesweeper



2. 동작화면

2.1 플레이 스토어 다운로드 링크

play.google.com/store/apps/details?id=com.chobocho.minesweeper

클래식 지뢰찾기 For Android - Google Play 앱

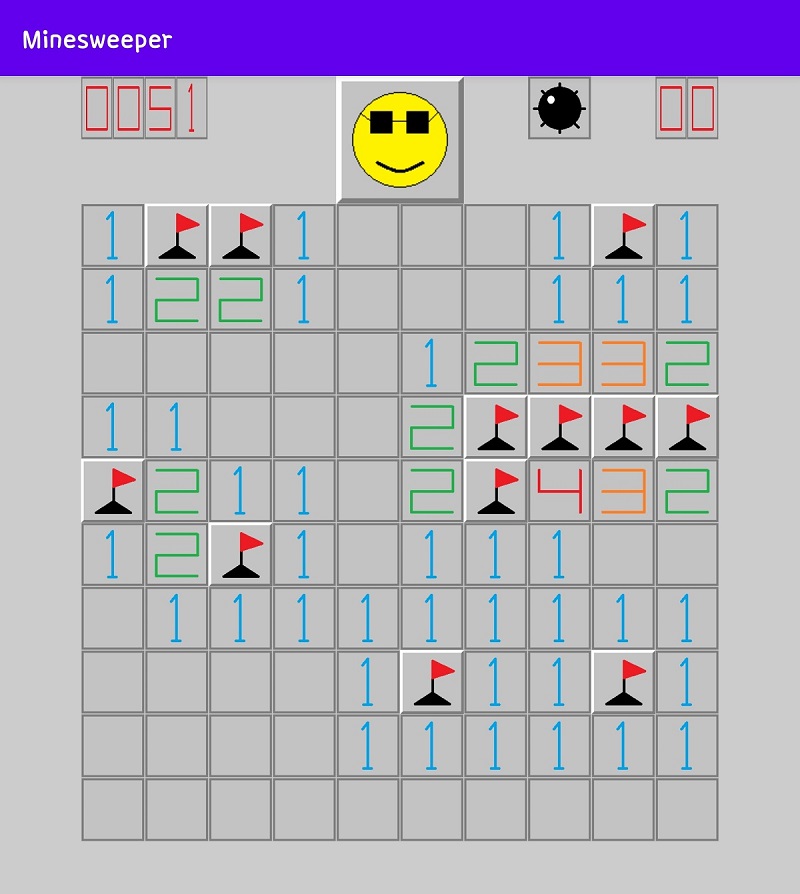

지뢰찾기 게임 실행 화면



3. UML

UML



4. 어떻게 만들었나

4.1 게임 요구 사항 정리하기

대부분 한번은 해보았을 지뢰찾기 규칙은 대부분 알기에 아래와 간단히 개발 바운더리를 정하였습니다.

1. 구현목표 * 윈도우 지뢰찾기 게임의 클론 2. 요구사항 2.1 운영체제 * Android에서 동작 한다 2.2 게임의 구성 * 화면의 타일의 크기는 10x10 이다 * 지뢰의 개수는 12개 이다 * 지뢰의 위치는 매번 랜덤하게 정해 진다 2.3 게임의 동작 * 지뢰가 없는 빈 칸을 클릭시, 해당 칸을 중심으로 8칸 안에 있는 지뢰의 개수가 표시 된다. * 1초 마다 시간이 업데이트 된다 * 5999초가 넘어가면 자동으로 게임 오버가 된다 * 깃발/지뢰 선택 버튼을 클릭시 깃발 -> 지뢰 순으로 표시 된다. * 깃발을 표시 할 때 마다, 표시 할 수 있는 남은 깃발의 개수가 업데이트 된다. * Pause 상태로 돌입시, 현재의 게임 상태가 유지 되어야 한다. * 게임 플레이 중 언제든지 Pause 상태로 변경 할 수 있어야 한다. * Pause 상태에서는 이어하기와  새 게임 하기가 가능해야 한다. * 깃발 선택 상태에서 타일을 클릭시 깃발이 사라지거나 표시된다. * 지뢰 상태에서 버튼을 클릭시 타일이 열린다. 이때 지뢰가 있으면, 게임 오버가 된다.



5. 설계 하기

5.1 UML

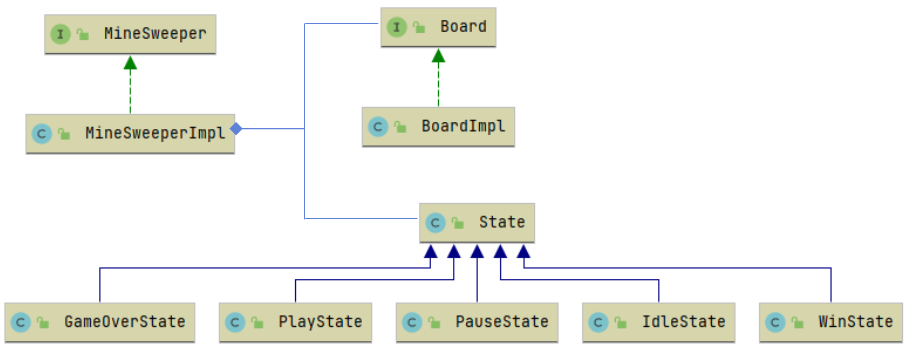

지뢰찾기 기본 구조 (UI제외)

먼저 게임의 상태를 IDLE / PLAY / PAUSE / WIN / GAMEOVER 로 정의 하고,

이를 반영하여 UML를 그리면 위와 같습니다.



Play상태에서 지뢰를 모두 찾거나, 혹은 지뢰를 누른 경우,

Game State를 Win State 또는 Game over state 상태로 변경하기 위하여,

위와 같이 NotifyCallBack interface를 PLAY state가 가지도록 합니다.



package com.chobocho.minesweeper;

public interface MineSweeperNotifyCallback {
    public void setWinState();
    public void setGameOverState();
}



6. 구현 하기

6.1 Tile 클래스 구현

6.1.1 Tile 클래스

6.1.2 Test code 만들기

6.2 Board 클래스 수현

6.2.1 Board 클래스

6.2.2 Test code 만들기
